ISP01 programátor mikroradičov, stavebný postup

Postupojte prosím presne podľa tohoto návodu. Prípadné chyby v návode napíšte na adresu adresa.png, 1 kB
  1. Kontrola súčiastok

    Skontrolujte úplnosť súčiastok, podľa nasledovného zoznamu:
    Množstvo Hodnota Označenie Popis
    1 1N4148 D1 Dioda malá univerzálna
    1 100k R1 Rezistor miniatúrny metalizovaný 0,6W
    1 100n C1 Kondenzátor keramický Z5U
    1 SN74LS244N IC1 IO, osembitový trojstavový budič zbernice
    1 DS25L X1 Konektor na kábel, cannon 25 pin, samec
    1 LPH10S X2 Konektor do DPS pre ploché káble 10 pin
    2 ECFL10   Konektor na kábel samorezný 10 pin
    1 COM941   Kryt konektorov cannon 25/9 pin
    1 DPS ISP01   Plošný spoj ISP01, obojstranný
    1 AWG28-10G1   Kábel plochý 10 pin, 1m (+/- 20cm)

    V prípade neistoty pri určovaní jednotlivých súčiastok môžete použiť zoznam súčiastok s obrázkami.

  2. Rozmiestnenie súčiastok

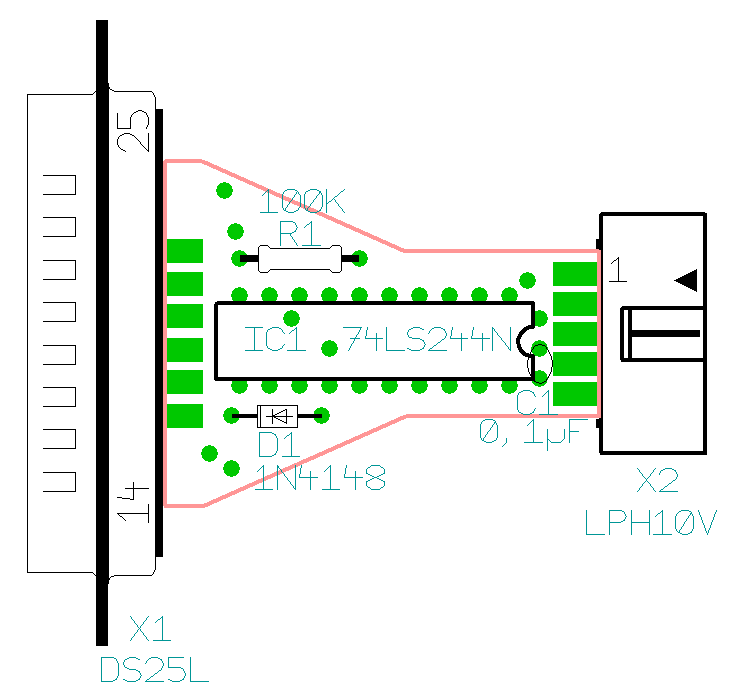

    Súčiastky osadzujte podľa nasledujúceho obrázka. Obrázok ukazuje pohľad zo strany súčiastok.

    ISP01Componnent300dpi.png, 9 kB

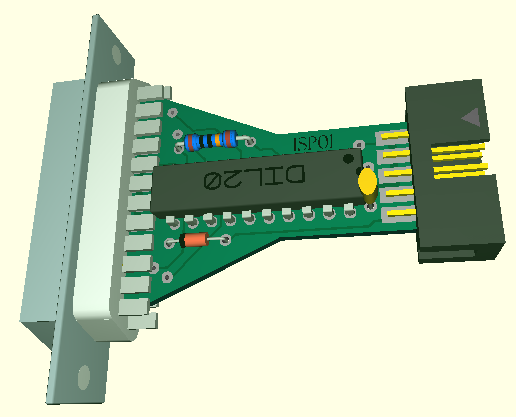

    ISP01_3D01.PNG, 32 kB
    Pre lepšiu orientáciu aj 3D pohľad

  3. Postup osadzovania

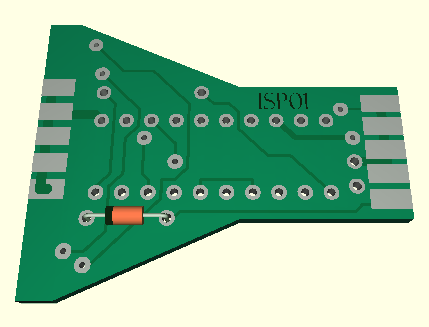

    ISP01_3D02.PNG, 21 kB POZOR! Obojstranný plošný spoj treba v prvom rade správne zorientovať hornou stranou nahor. Hornú stranu spoznáte podľa nápisu ISP01. Ako prvú doporučujem osadiť diodu D1. Pozor na správnu orientáciu diody. Prúžok označujúci katódu sa nachádza pri konektore X1. Správny spôsob osadenia ukazuje obrázok.

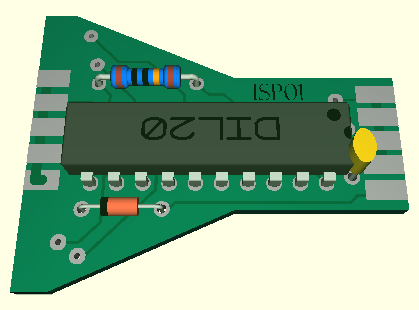

    ISP01_3D03.PNG, 18 kB Teraz osadte odpor R1, kondenzátor C1 a integrovaný obvod IC1. Pri osadzovaní IC1 treba dať pozor na správnu orientáciu obvodu. Všetko je zase dobre vidieť na obrazku vľavo.

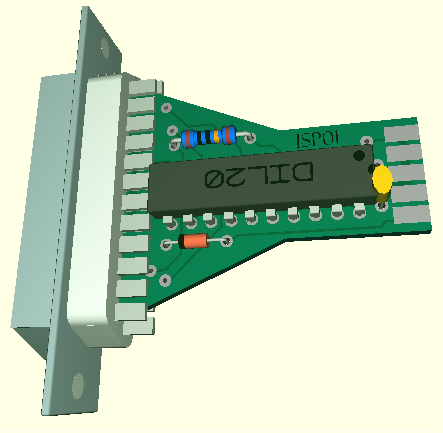

    ISP01_3D04.PNG, 30 kB Pokračujeme osádzaním konektora X1. Konektor treba nasunúť na DPS. Správne otočenie konektora X1 je také, aby na hornej strane bol menší počet vývodov (vývody 14 až 25). Konektor treba umiestniť presne do stredu, tak aby na každom kraji vyvstával jeden pin mimo dosku. Ostatné piny musia sedieť na príslušných plôškach DPS tak, aby ich navzájom nespájali. Konektor nenasúvame až na doraz, ale tak aby z plôšky bol viditeľný asi 1mm. Tiež treba dať pozor na vývod číslo 16, nesmie sa dotýkať prekovu na doske. Doska musí byť umiestnená rovnobežne s konektorom. Inak sa na druhej strane konektor X2 neumiestni presne na svoje plôšky. Najlepšie je zaspájkovať iba dve krajné plôšky pre prípadné neskoršie jednoduchšie upravovanie pozície konektora a dosky.
    Pozor! Nesprávne otočený či posunutý konektor znamená nefunkčnosť programátora. Prípadná výmena chybne otočeného a zaspájkovaného konektora je problematická.

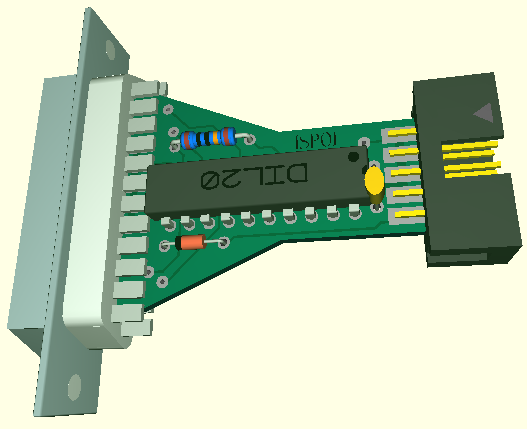

    ISP01_3D05.PNG, 35 kB Ako posledný sa osadzuje konektor X2. Je potrebné pilníkom mierne opilovať oba kraje konektora X2, aby sa vošiel do krabičky. Správne otočenie X2 je také, že medzera pre kľúč konektora je na hornej strane. Treba ho nasunúť na DPS, ale nezaspájkovať. Celú dosku s konektormi vložíme do jednej polovice krabičky. Hĺbku zasunutia konektora na dosku treba zistiť skusmo, podľa potreby. Zhora teraz prispájkujeme dve krajné plôšky konektora X2. Po kontrole z oboch strán môžeme zaspájkovať všetky plôšky konektorov z hornej aj dolnej strany dosky.
    Po zaspájkovaní konektorov X1, X2 je programátor hotový. Oživovanie nie je nutné. Pri pozornej práci pracuje programátor na prvé zapojenie. Kedže krabička je metalizovaná je vhodné dať zo spodnej strany DPS izolačnú fóliu. Nie je to až tak nutné, je to len pre istotu. Na záver osadenú dosku vložíme do krabičky, pridáme dve zaisťovacie skrutky a diely krabičky zaklapneme dohromady.
    ISP01Zlozeny.JPG, 50 kB Hotový poskladaný programátor
    ISP01vKrabici.JPG, 70 kB ISP01 vložený do krabičky

  4. Tvorba programovacieho kábla

    Programovací kábel slúži na pripojenie programátora k procesoru. Časom sa vyvinulo niekoľko rôznych konektorov na pripojenie k programovanému procesoru. V stavebnici je materiál pre tvorbu programovacieho kábla, ktorý je kompatibilný s programátorom STK200.

    Nasunutie konektorov na kábel Ako pripojovací kábel je použitý bežný 10 vodičový plochý kábel a samorezné konektory. Aby bol výsledný kábel kompatibilný s STK 200, treba postupovať presne podľa nasledujúceho postupu:

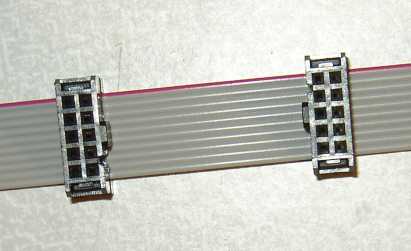

    Kábel si narovnáme v celej dĺžke a položíme na rovnú plochu. Z oboch strán nasunieme samorezné konektory tak, aby boli voči sebe zrkadlovo otočené a kľúče aby boli otočené k sebe. Situáciu ukazuje obrázok.

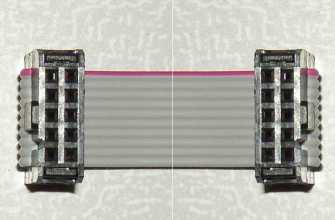

    Hotový pripojovací kábel Takto otočené konektory sú správne orientované a teraz ich posunieme až k okrajom kábla. Úderom kladiva postupne zaklepneme oba konektory. Potom ich otočíme o 180 stupňov a zaklapneme zaisťovacie ušká. Týmto je kábel hotový a mal by vyzerať podľa obrázka.
