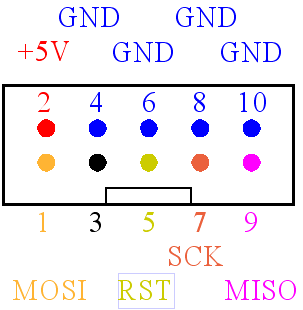

Rozmiestnenie signálov programovacej pätice, pohľad zhora
Rozmiestnenie vývodov obvodu 8051 a kompatibilných (pohľad zhora)

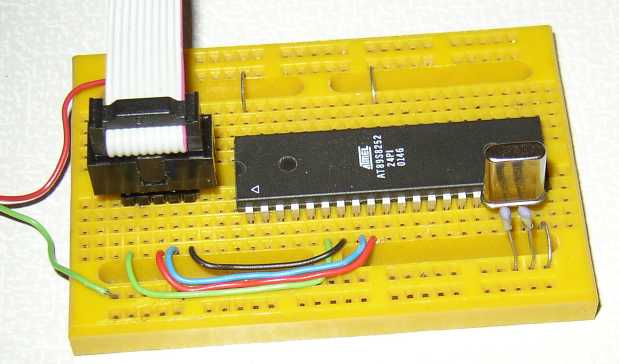

Prepojenie ISP programátora a miktoradiča
Pozor na polaritu. Prepólovanie napájacieho napätia má za následok zničenie mikropočítača AT89S8252.
Prvé spustenie. Po prvom spustení
uvidíme nasledovné okno:

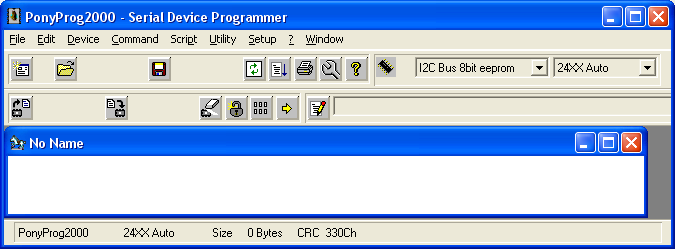

Okno programu PonyProg2000

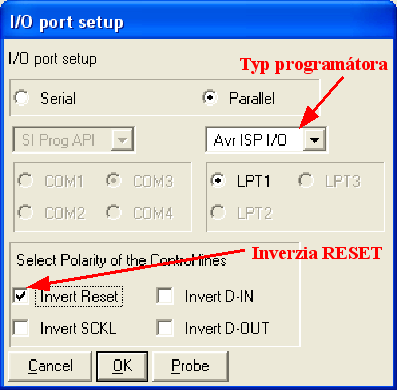

Treba nastaviť paralelný port. Typ
programátora zvolit AVR ISP I/O. Pri programovaní obvodov AT89 je
potrebné nastaviť invertovanie signálu RESET. Tento má opačnú polaritu,
ako pri obvodoch AVR. Týmto je nastavenie hotové.
Teraz vykonáme kalibráciu. Je
potrebná, aby sa programovací softvare dokázal prispôsobiť
rýchlosti PC. Kalibrácia sa vykoná príkazom
Setup - Calibration
. Objaví
sa dialógové okno, ktoré stačí potvrdiť a počkať, kým sa kalibrácia
vykoná. Počas kalibrácie nesmú bežať iné programy, CPU a pevný disk má
byť nečinný.

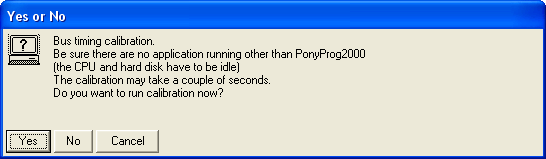

Kalibrácia časovania
Kalibrácia časovania
Upozornenie
:
Predchádzajúce nastavenia sa robia iba prvý krát po spustení. PonyProg
si ich zapamätá a nie je nutné ich opakovane vykonávať pri ďalšom
spustení programu ponyProg.

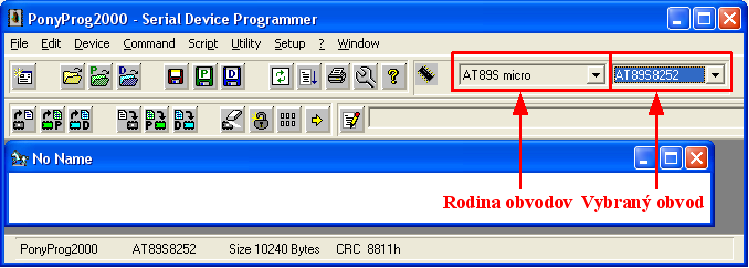

Nastavíme typ obvodu pre
programovanie. V nástrojovej lište sú dve rozbaľovacie ponuky. Prvou sa
volí rodina obvodov a v druhej konkrétny obvod z danej rodiny.
Vyberieme si rodinu AT89S micro a obvod AT89S8252.
Voľba obvodu pre programovanie
Voľba obvodu pre programovanie
Naplnenie programovacieho buffera.
Zatiaľ asi nemáte žiadny program, ktorým by ste overili zápis do
obvodu.
Najjednoduchšie si zápis môžeme vyskúšat tak, že programovací buffer
vyplníme nejakou hodnotou, ktorú potom zapíšeme do mikropočítača.
Vyplnenie programovacej pamäte sa urobí príkazom
Utility - Fill Buffer
.
Do dialógového okna sa zadáva do políčka
From
počiatočná adresa, do
políčka
To
koncová adresa a do
políčka
Value
hodnota ktorá sa
má do
programovacieho buffera vložit. Všetky údaje sa môžu zadávať ako
hexadecimálne konštanty ak začínajú znakom 0x, alebo ako osmičkové
čísla ak začínajú znakom 0, alebo ako desiatkové čísla ak
začínajú číslicou (okrem číslice 0). Čistá pamäť programu AT89S8252
obsahuje hodnotu 0xFF. Zmente túto hodnotu na 0. Rozsah adries môžete
nechať od 0 do 0xFFFF aj tak sa vyplní iba tá časť buffera ktorá
zodpovedá skutočnej pamäti AT89S8252 (8KiB pamäť programu a 2KiB pamäť
dát).

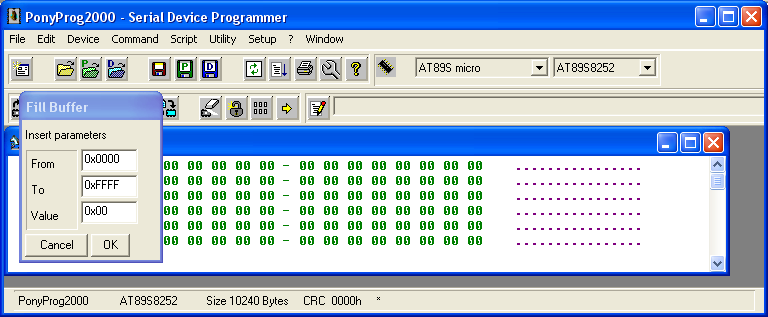

Vyplnenie programovacieho buffera hodnotou 0
Vyplnenie programovacieho buffera hodnotou 0
V tomto okamihu je všetko pripravené
a môžeme vyskúšať zapísať program do mikropočítača. Najjednoduchšie sa
to urobí pomocou ikon v nástrojovej lište. V dolnom riadku nástrojovej
lišty sú dve trojice veľmi podobných ikon. Prvá trojica slúži na
čítanie a druhá trojica slúži na zápis informácii. A prečo sú tam až
tri? Pamäť FLASH v mikropočítači AT89S8252 je rozdelená na dve časti,
ktoré sú nezávislé a plnia odlišnú funkciu. Je to pamäť programu a
pamäť dát. Pamäť programu začína v bufferi od adresy 0 po adresu 1FFFH
(čo je 8KiB). Pamäť dát začína v bufferi na adrese 2000H a končí na
adrese 27FFH (čo je 2KiB).

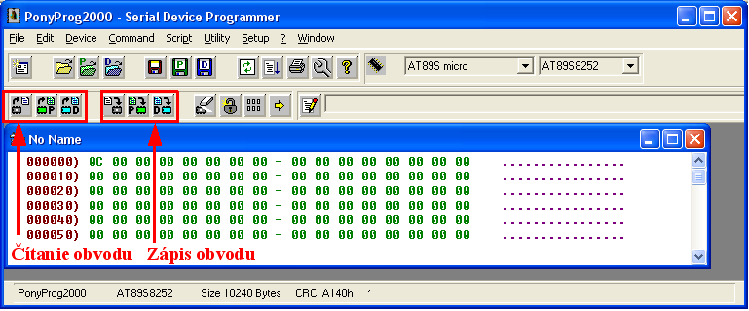

Ikony pre čítanie a zápis informácií z/do mikropočítača
Ikony pre čítanie a zápis informácií z/do mikropočítača
Prvá z trojice ikon urobí
čítanie/zápis oboch pamätí. Je teda vhodné ju
používať ak potrebujeme zapísať aj pamäť programu aj pamäť dát.
Druhá ikona robí čítanie/zápis pamäte programu. Používame juvtedy keď potrebujeme zapísať iba pamät programu.
Tretia ikona robí čítanie/zápis pamäte dát.
Nateraz stačí zapisovať iba pamäť programu a teda programovanie pamäteprogramu spustíme piatou ikonou.
Nasledovne sa otvorí dialógové okno, ktoré varuje, že pôvodný obsah pamäte mikropočítača bude nenávratne prepísaný. Samozrejme, že o to nám práveide. Potvrdíme programovanie tlačidlom Yes.

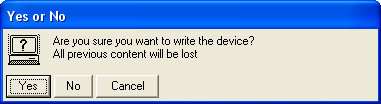

Dialóg - potvrdenie zápisu
V zápätí sa objaví nasledovné stavové okno ktoré informuje o priebehuprogramovania.
Stavové okno zobrazujúce priebeh programovania
Počas programovania sa postupne indikuje, aká časť obvodu je už
naprogramovaná. Po skončení programovania sa automaticky spustí
kontrola (verifikácia), či obsah pamäte mikropočítača naozaj zodpovedá
informáciám, ktoré sme chceli naprogramovať. Po skončení verifikácie sa
zobrazí oznam, že program bol úspešne zapísaný.
Druhá ikona robí čítanie/zápis pamäte programu. Používame juvtedy keď potrebujeme zapísať iba pamät programu.
Tretia ikona robí čítanie/zápis pamäte dát.
Nateraz stačí zapisovať iba pamäť programu a teda programovanie pamäteprogramu spustíme piatou ikonou.
Nasledovne sa otvorí dialógové okno, ktoré varuje, že pôvodný obsah pamäte mikropočítača bude nenávratne prepísaný. Samozrejme, že o to nám práveide. Potvrdíme programovanie tlačidlom Yes.
Dialóg - potvrdenie zápisu
V zápätí sa objaví nasledovné stavové okno ktoré informuje o priebehuprogramovania.
Stavové okno zobrazujúce priebeh programovania
Mikropočítač neodpovedá
Vo veľmi ojedinelých prípadoch môže ísť o chybu spôsobenú osobným počítačom PC. Zatiaľ na jedinom type počítača HP Brio sa mi nepodarilo uvedený programátor uviesť do činnosti. No je to naozaj takmer poslednámožnosť, rovnako ako aj to, že mikroradič je vadný. Pokiaľ mikroradičunebolo prepólované napájacie napätie tak funguje. Zničenie prepólovanímsa dá ľahko spoznať podľa toho, že obvod sa dosť zahrieva, aj keďpolarita napájania je už správna.
