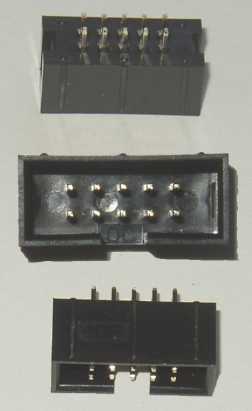

Najvhodnejšie je zabudovať do aplikácie programovací konektor typu
LPH10S.
Zapojenie jednotlivých vývodov je podľa obrázka obrázka.
Upozornenie 1:
Čísla vývodov pre konektor v programovanej
aplikácii sú iné ako čísla vývodov na konektore programátora. Dôvodom
je spôsob vyhotovenia pripájacieho plochého kábla. Na tomto sú
samorezné konektory otočené zrkadlovo voči sebe. Preto sú aj zrkadlovo
otočené vývody v konektore aplikácie.
Upozornenie 2:
Toto zapojenie programovacieho konektora platí
iba, ak je pripojovací kábel zhotovený kompatibilne s STK200 (
Podľa návodu montáže
).
V počiatku vývoja zariadenia s mikroradičom je najelegantnejším riešením použitie kontaktného poľa. Vtedy sa hodí jednoduchá redukcia, ktorá sa zasunie do kontaktného poľa. Do nej sa potom zasunie kábel od programátora.
Pohľad na redukciu pre vloženie do kontaktného poľa.
